ПОВТОРЯЕМАЯ МЕТОДИКА
Как пользоваться
- Определите направление потока, выберите единицы и дайте прибору стабилизироваться в условиях комнаты.
- Возьмите площадь и метод измерения из документации конкретной решётки для притока или вытяжки. Геометрическая свободная и эффективная площадь не взаимозаменяемы.
- Держите крыльчатку перпендикулярно потоку, не перекрывая решётку, и измерьте регулярную сетку точек по всей площади.
- Запишите показания по точкам, обозначение решётки, источник площади, поправку и режим вентилятора. Усредняйте по документированной методике; не учитывайте поправку дважды и не переносите её с другой решётки.
- Повторите на других решётках и режимах, затем сравните суммы притока и вытяжки с проектом и местными требованиями.
ПОНИМАНИЕ ИЗМЕРЕНИЯ
Как понимать результат
- Для условного равномерного потока в свободном сечении: 1 м/с × 0,04 м² = 0,04 м³/с = 40 л/с = 144 м³/ч. Это пересчёт единиц, не калибровка решётки.
- Закручивание, наклонные жалюзи и близость к решётке делают фронтальную скорость отличной от средней в воздуховоде.
- Повторяемость между проверками часто полезнее ложной точности одной точки в турбулентном потоке.
- Для вихревого потока может понадобиться совместимый комплект зонда, воронки и выпрямителя. Сверьтесь с инструкциями прибора и решётки; стабильное показание на лицевой стороне само по себе не подтверждает объёмный расход.
ПОИСК ОШИБОК В МЕТОДИКЕ
Частые проблемы и что проверить
Показания сильно прыгают по решётке.
Используйте более длительное усреднение и регулярную сетку. Не перекрывайте поток телом и рукой и избегайте порывистой погоды.
Расчётный расход намного выше ожидаемого.
Проверьте паспортную площадь и поправку для этой решётки и методики; не приравнивайте свободную площадь к эффективной.
Суммарные приток и вытяжка не сходятся.
Повторите обход всех решёток в одном режиме, проверьте фильтры и заслонки; при необходимости используйте колпак или профессиональную балансировку.
ОСТАНОВИТЕСЬ ДО ОПАСНОЙ ГРАНИЦЫ
Границы безопасности
- Не подносите зонд, пальцы и свободную одежду к доступным вентиляторам и движущимся заслонкам.
- Используйте безопасный доступ к высоким решёткам и не снимайте крышки с оборудования под напряжением.
- Измерение расхода само по себе не подтверждает пожарную безопасность, тягу, баланс давления и качество воздуха.
РАЗУМНЫЙ ВЫБОР ПРИБОРА
На что смотреть при выборе
- Выбирайте диапазон и порог запуска под низкие бытовые скорости, а не только под сильный промышленный поток.
- Выносная крыльчатка, усреднение по времени и ввод площади повышают повторяемость на неудобных решётках.
- Для ввода множества решёток в эксплуатацию поверенный расходомерный колпак может быть выгоднее дорогого ручного прибора.
Какие бывают приборы
Лучше всего подходит для: Быстрые проверки доступных решёток и открытого потока.
Лучше всего подходит для: Повторяемый обход, когда экран должен оставаться видимым.
Лучше всего подходит для: Прямое измерение на терминалах и балансировка системы.
Основные функции
За что стоит доплатить
- За хорошую работу на малой скорости
- За усреднение и выносной зонд
- За документы о калибровке для балансировки
За что обычно нет смысла переплачивать
- За огромный диапазон скорости для домашних решёток
- За множество единиц без точности на малом потоке
- За приложение, не сохраняющее исходные показания и условия
Источники и инструкции
- TROX · Площадь и поправки измерений решёток (пример конкретного семейства, PDF, стр. 16 и 18, англ.)
- Testo · Усреднение, воронка и выпрямитель потока (пример конкретной модели, англ.)

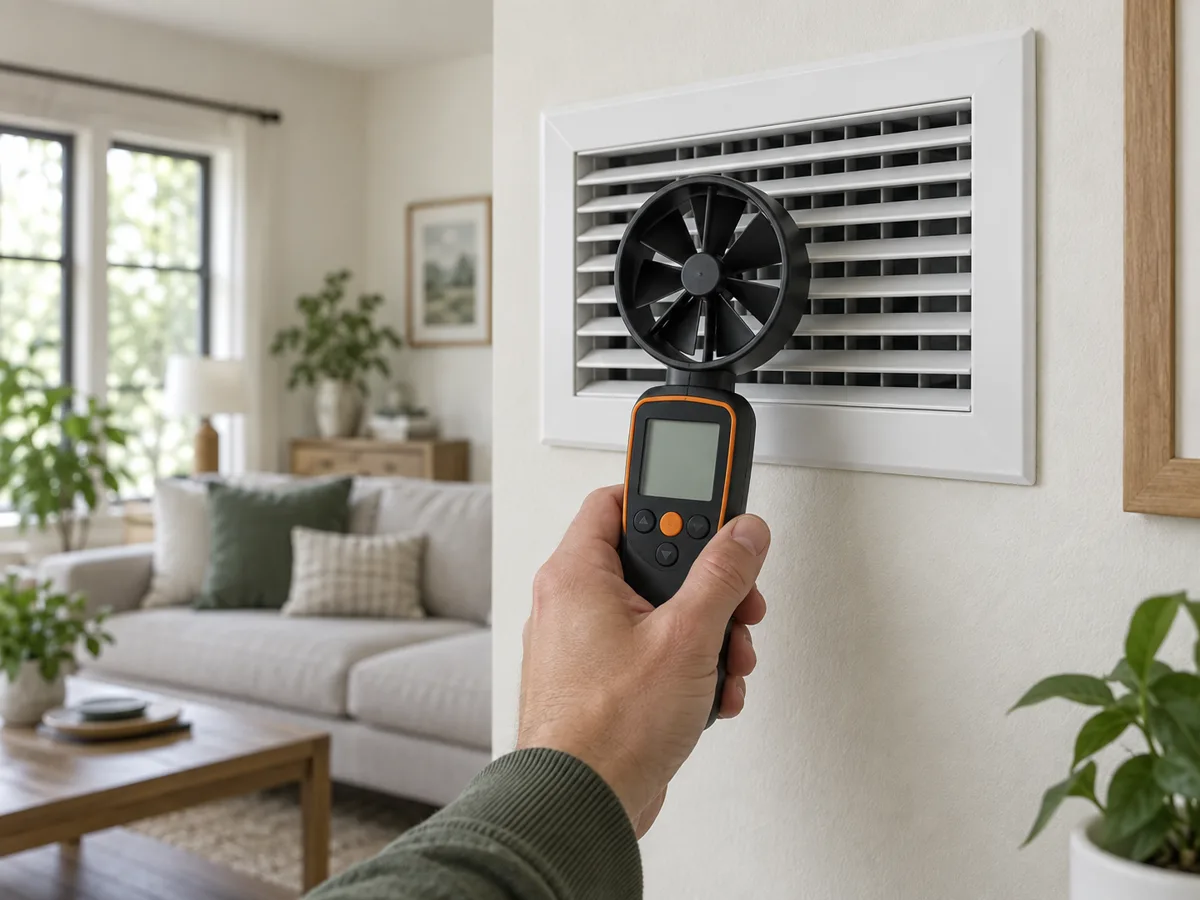

Изображение сгенерировано для иллюстрации темы; шкалу на нём нельзя использовать для измерений.
