ПОВТОРЯЕМАЯ МЕТОДИКА
Как пользоваться
- Проверьте шланги, измерительный диапазон и единицы. По инструкции своей модели обнулите прибор при одинаковом давлении на обоих портах, отсоединив их от измеряемого давления; не обнуляйте перепад, который собираетесь измерить.
- Подпишите подключения + и − и обе точки измерения. Для перепада на фильтре используйте предусмотренные точки статического давления до и после фильтра, исправные шланги без перегибов и утечек; открытый шланг навстречу потоку не равнозначен отводу статического давления.
- Запустите систему на известной скорости вентилятора и дождитесь стабилизации.
- Запишите давление со знаком и единицей, точки измерения, модель фильтра, настройку вентилятора, режим и дату. Сравнивайте с пределом изготовителя или чистым фильтром при сопоставимом расходе; одинаковое положение переключателя само по себе не доказывает одинаковый расход.
- Аккуратно отсоедините шланги, закройте постоянные порты и в следующий раз повторите ту же схему.
ПОНИМАНИЕ ИЗМЕРЕНИЯ
Как понимать результат
- Показание равно p(+) − p(−). На порте + давление не обязательно выше атмосферного: для положительного результата достаточно, чтобы оно было выше давления на другом порте. Перестановка шлангов при неизменных условиях меняет знак.
- При постоянном расходе перепад на фильтре обычно растёт с загрязнением. В реальной системе расход может снизиться, поэтому меньший перепад сам по себе не доказывает чистоту фильтра или достаточность вентиляции.
- Паскали, дюймы водяного столба и миллибары сильно различаются — всегда записывайте единицу.
- Условная проверка знака: давление до фильтра −50 Па, после фильтра −120 Па, оба относительно одной атмосферной опоры, дают перепад (−50) − (−120) = +70 Па. При перестановке подключений получится −70 Па; это не порог замены фильтра и не измерение расхода.
ПОИСК ОШИБОК В МЕТОДИКЕ
Частые проблемы и что проверить
Ноль уплывает ещё до подключения.
Дайте прибору принять температуру помещения, защитите от сквозняка и проверьте шланги. Повторите обнуление по инструкции при одинаковом давлении на обоих портах, отсоединив их от измеряемого давления. Установка нуля — не калибровка и не исправление негерметичных шлангов.
Грязный фильтр показывает меньший перепад.
Проверьте скорость вентилятора, обход воздуха, перекрытую обратку и расположение шлангов. Снижение расхода уменьшает перепад.
Значение быстро пульсирует.
Включите усреднение или демпфирование и убедитесь, что точка не находится в сильной турбулентности.
ОСТАНОВИТЕСЬ ДО ОПАСНОЙ ГРАНИЦЫ
Границы безопасности
- Используйте штатные порты и держите шланги, одежду и инструмент вдали от вентиляторов, ремней и электрики.
- Не сверлите оборудование без проверки змеевиков, проводки, хладагента и инструкции изготовителя.
- Газовые приборы и помещения с критичным давлением требуют обученного специалиста и местной методики.
- В инструкции конкретной модели отдельно проверьте измерительный диапазон и предел допустимого подводимого давления: предел перегрузки или разрушения не является рабочим диапазоном измерения. Малый перепад не доказывает безопасность обоих подводимых давлений. Не используйте воздушный микроманометр для воздуховодов как манометр воды, топливного газа или хладагента.
РАЗУМНЫЙ ВЫБОР ПРИБОРА
На что смотреть при выборе
- Для бытовых фильтров и воздуховодов нужен низкий диапазон с хорошим разрешением.
- Обнуление, усреднение и двусторонняя шкала полезнее огромного верхнего предела.
- Для расхода доплачивайте за совместимые зонды и документированный пересчёт, а не общую кнопку.
Какие бывают приборы
Лучше всего подходит для: Разовые проверки фильтра и давления помещения.
Лучше всего подходит для: Изменение давления при циклах работы системы.
Лучше всего подходит для: Обученные измерения в каналах совместимыми зондами.
Основные функции
За что стоит доплатить
- За разрешение и стабильный ноль на малом диапазоне
- За герметичные соединения и усреднение
- За запись переменной системы
За что обычно нет смысла переплачивать
- За промышленный максимум для домашних каналов
- За автоматический расход без определённого зонда
- За десятки единиц при нестабильном датчике
Источники и инструкции
- TSI-107 — знак перепада, статическое давление и скоростное давление трубки Пито (PDF, англ.)
- TSI DP-Calc 5815 — пример инструкции конкретной модели: ноль, диапазон и предупреждение о перегрузке (PDF, англ.)

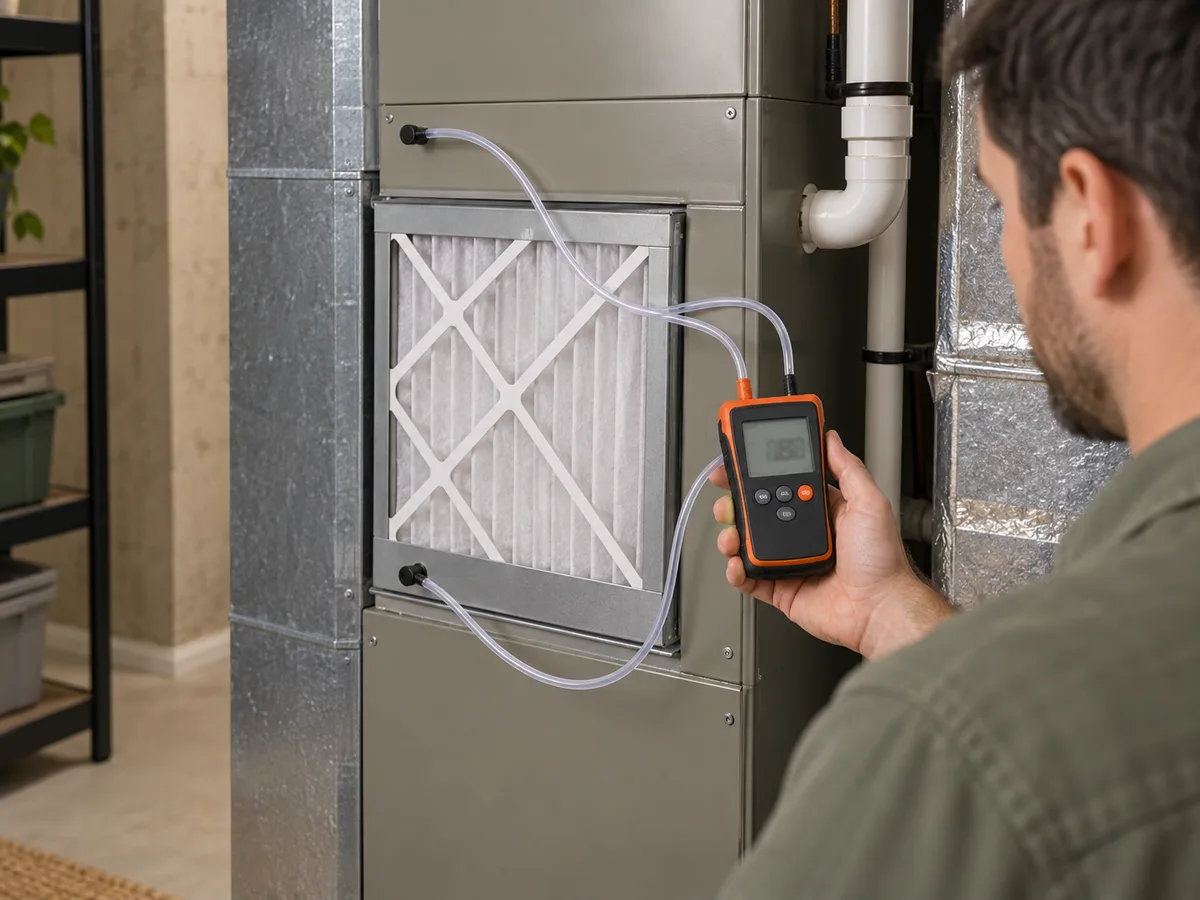

Изображение сгенерировано для иллюстрации темы; шкалу на нём нельзя использовать для измерений.
