ПОВТОРЯЕМАЯ МЕТОДИКА
Как пользоваться
- Отметьте базовую сторону, ориентацию и положение на заготовке.
- Освободите и выровняйте пластины; аккуратно прижмите к доступному профилю без перекоса.
- Если есть фиксатор, закрепите пластины и снимите шаблон, не меняя контур.
- Перенесите профиль относительно той же базовой стороны; исключите зеркальное отражение.
- Добавьте зазоры по инструкции материала и припуск на рез; сначала проверьте одноразовый пробный шаблон.
ПОНИМАНИЕ ИЗМЕРЕНИЯ
Как понимать результат
- Ширина пластин ограничивает воспроизведение мелких деталей.
- Снятый контур относится к одному положению и сечению, а не ко всей объёмной форме.
- Компенсационные зазоры, место для герметика и ширину пропила учитывают отдельно.
ПОИСК ОШИБОК В МЕТОДИКЕ
Частые проблемы и что проверить
Контур сбивается при переносе
Проверьте фиксатор и трение пластин; поддерживайте корпус и повторите перенос на пробный шаблон.
Деталь подходит другой стороной
Перепроверьте отметки стороны, места и ориентации до повторного реза.
ОСТАНОВИТЕСЬ ДО ОПАСНОЙ ГРАНИЦЫ
Границы безопасности
- Не прижимайте шаблон к горячим трубам, движущимся деталям или открытой электрике.
- Берегите отделку: не давите силой и сначала проверьте материал контактной части.
- Шаблон не делает рез безопасным: соблюдайте требования режущего инструмента к защите и опоре заготовки.
РАЗУМНЫЙ ВЫБОР ПРИБОРА
На что смотреть при выборе
- Проверьте рабочую ширину и ход пластин под нужный профиль.
- Фиксатор должен удерживать форму, а пластины — двигаться равномерно и не царапать поверхность.
Какие бывают приборы
Лучше всего подходит для: Отделочные работы, где важны сохранение контура и бережный контакт.
Лучше всего подходит для: Мелкие детали на поверхности, допускающей такой контакт.
Основные функции
За что стоит доплатить
- Надёжная фиксация, плавный ход пластин и подходящая рабочая глубина.
За что обычно нет смысла переплачивать
- Большой корпус, который не помещается у нужного профиля.
Источники и инструкции
- Wolfcraft: contour gauge, locking pins and profile transfer
- Wolfcraft: laminate guide and contour-gauge workflow

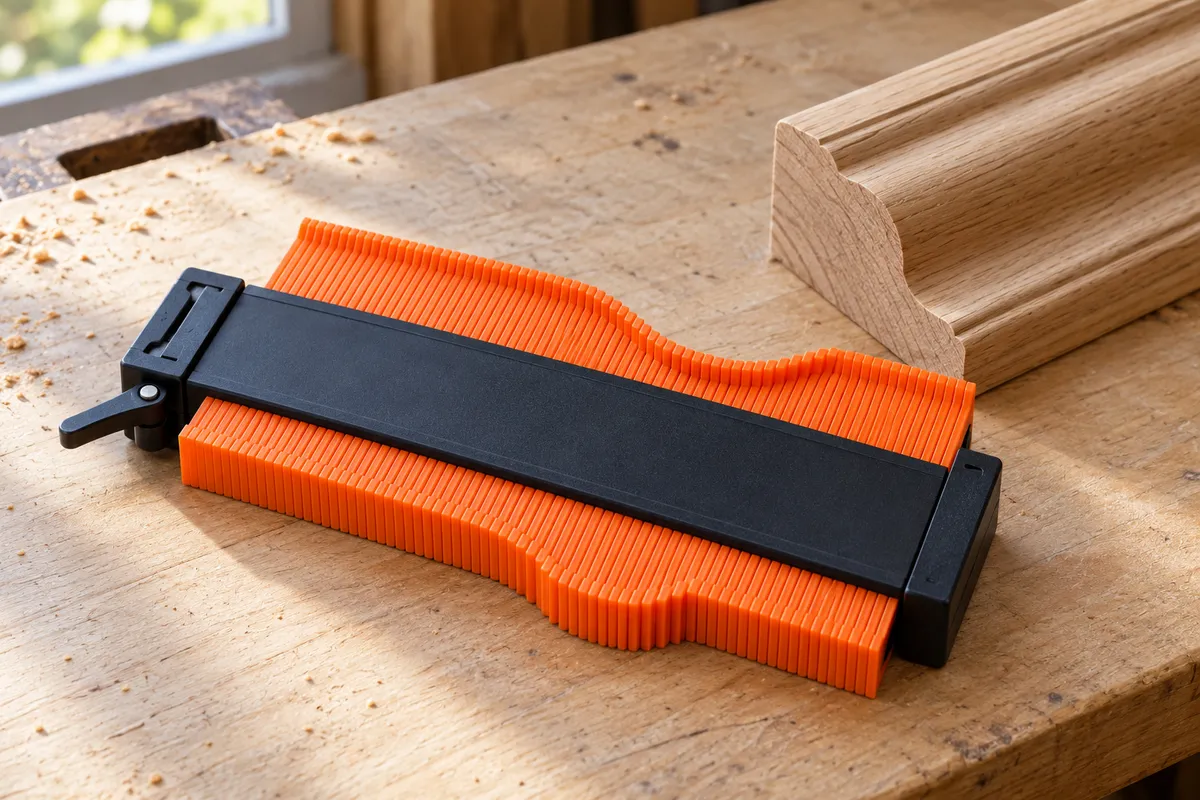

Изображение сгенерировано для иллюстрации темы; шкалу на нём нельзя использовать для измерений.
